تابلو جت هیتر

توضیحات

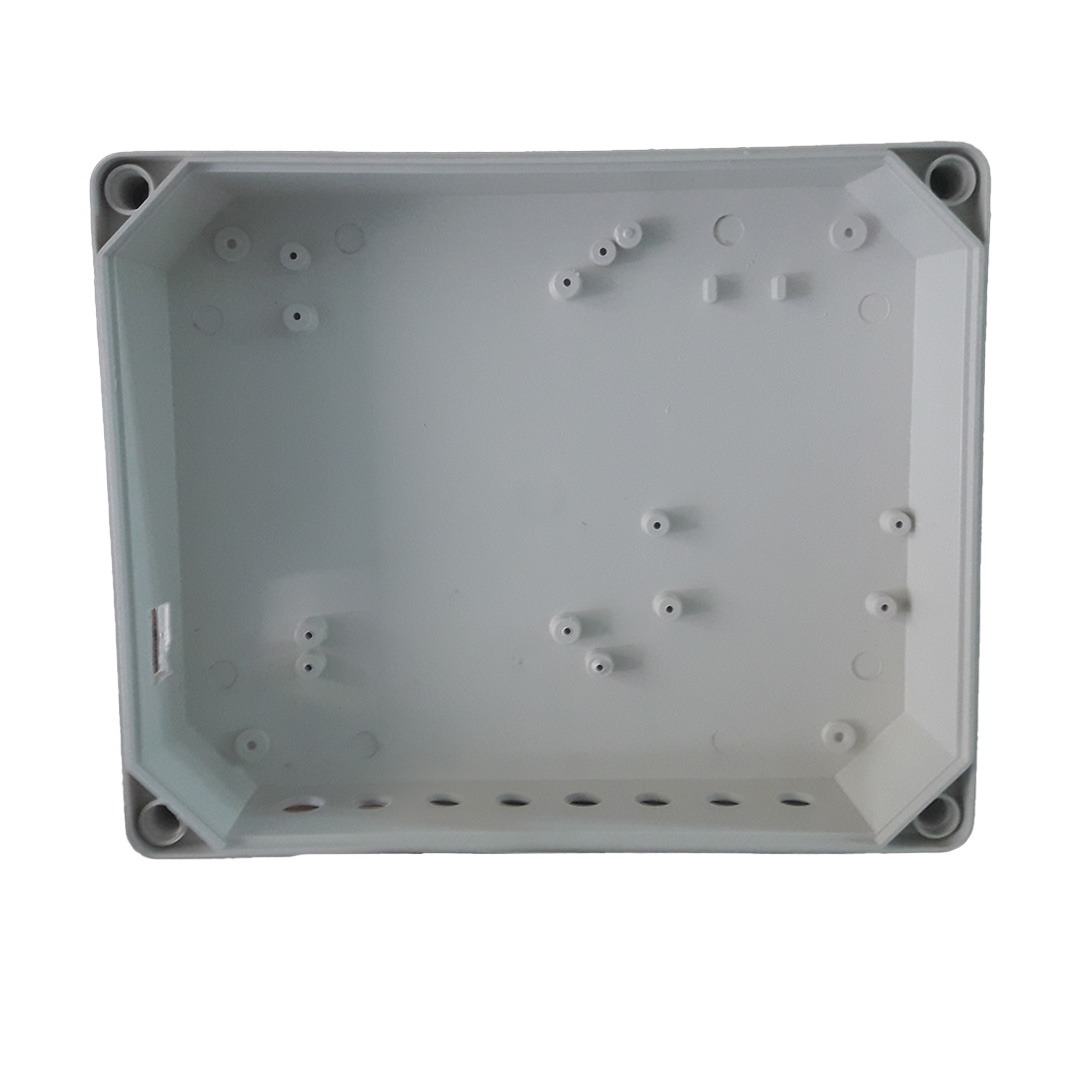

این تابلو برق از جنس ABS بوده و از کیفیت تزریق و کیفیت متریال بالایی برخوردار است.
ابعاد: 31cm x 25cm x 11cm

تابلو برق جت هیتر محل نصب برد، کلید و جرقه زن میباشد و مانع از رسیدن گرد و خاک، رطوبت و آسیبهای خارجی به این قطعات میشود.

توضیحاتی در مورد نصب تابلو و متعلقات آن:

با توجه به آشنا نبودن برخی همکاران، گلخانه داران و مرغداران عزیز تصمیم گرفتیم تا برخی مسائل مربوط به مونتاژ و نصب قطعات درون تابلو جت هیتر را توضیح دهیم.

درون تابلو جت هیتر برد، ترانس جرقه و کلید خاموش/روشن/حالت فن نصب میشوند و در جت هیتر های دوگانه کلید نوع سوخت هم نصب میشود. کابل برق ورودی از گلند اول از سمت چپ وارد تابلو برق شده و سپس به ترمینالهای وسط کلید اصلی متصل میشود.

کلید همزمان فاز و نول را قطع و وصل میکند تا از خطر برق گرفتگی بصورت کامل جلوگیری کند زیرا در حالتی که از دوشاخه و پریز برای اتصال دستگاه به برق استفاده کنیم عملا فاز و نول ما مطلق نبوده و ممکن است جابجا شود و در نتیجه فاز و نول باید با هم قطع شوند.

محیط مرغداری قالیشویی و گلخانه و… که دستگاه جت هیتر معموله در آن مکان ها نصب میشود مرطوب است و این رطوبت موجت افزایش خطر برق گرفتگی میشود! پس حتما کلید را بصورت استاندارد متصل کنید.

نکته دیگر نحوه اتصال برد به تابلو میباشد! برد نباید به کف تابلو بچسبد و یا تکیه کند بلکه باید با فاصله نصب شود تا موجب تجمع رطوبت و گرد و خاک پشت برد نشود. ضمنا خود تابلو نیز باید به همین صورت روی جت هیتر نصب شود و بین بدنه جت هیتر و تابلو باید فاصله هوایی حداقل چند سانتیمتری برقرار باشد.

درب تابلو را همیشه ببندید و موقع شستشوی دستگاه با کارواش حتما تابلو را با کیسه پلاستیکی و نخ محافظت کنید تا فشار آب کارواش به سمت درز تابلو و درب وارد نشود زیرا ممکن است مدار یون و میکروکنترلر برد دچار اختلال گردد و موقع شروع دوره جوجه ریزی با مشکل روبرو شوید.

ترانس جرقه را تا جای ممکن از برد دور کنید زیرا نویزهای آن موجب اختلال در برد شده و ممکن است میکروکنترلر را ریست کند. نشانه این اختلال این است که در نوبت جرقه زدن به یکباره برد ریست میشود.

حتما اتصال ارت را برقرار کنید و برد را زمین کنید تا یون راحت تر شعله را تشخیص دهد و ضمنا سیمکشی برد را اصولی و طب دستورات شرکت سازنده انجام دهید و از انجام کارهای اضافه و حذف سیمها جدا خودداری کنید زیرا ممکن است در لحظه دستگاه کار کند و دچار مشکل نشود اما در یک زمان خاص دچار مشکل شوید.
